ZJT智能局扇通風系統
一、 系統概述：
智能局扇通風系統是一套穩定、可靠的礦井通風監控系統。實現風機的遠程控制并在線監測風機的各項參數，實現越限報警。通過井下傳感器反饋的參數來確定并調整供風量的多少，解決礦井局部通風機按需供風的問題，實現安全、高效、自動、快速排放瓦斯，節能省電。當主供風回路故障時系統自動將備用回路風機投入運行，保持了工作面的持續供風。
二、 系統的組成：

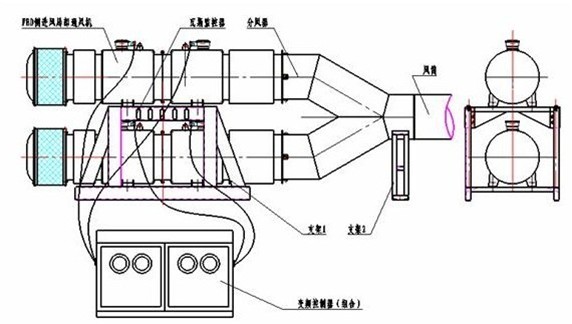

1. 智能局扇通風系統結構示意圖（也可水平放置）
該系統主要由以下六部分組成
1）ZJT-（2×45）~（2×110）/660SF通風機用隔爆兼本質安全型雙電源雙變頻調速裝置,瓦斯?jié)舛葌鞲衅?br>
3）FBD（NO5.6-NO8.0）礦用隔爆壓入式對旋軸流局部通風機
4）FFQ分風器(φ560-φ800)
5）風機支架
6）高強度風筒

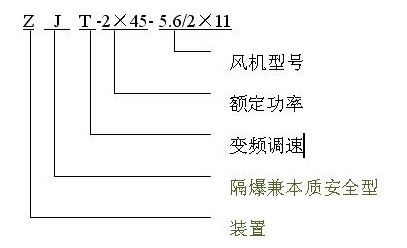

2. 系統型號表示：

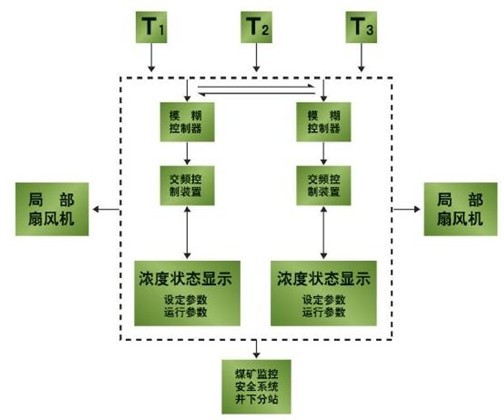

3.雙機型變頻調速裝置工作原理圖
三只瓦斯傳感器T1、T2、T3,實現檢測巷道各處瓦斯?jié)舛刃盘枺?jīng)模糊控制器模擬計算控制信號，驅動編程控制器進行編程控制，編制控制信號激發觸發電路控制變頻器，變頻器自動控制調節局扇轉速，改變輸出風量，并逐級逼近工況點，保證匯風合流處的瓦斯?jié)舛仍谝?guī)定安全值以下，實現瓦斯最大效率無超限排放。雙機型通風機自動調速裝置為雙電源輸入，內部實現雙電源自動切換，控制主備風機的不停機運行，保證了巷道不間斷通風。
|
|
|
