1、主要用途及適用范圍：
FBDY系列礦用隔爆型壓入式對旋軸流局部通風機主要用于在含有瓦斯或煤塵爆炸性危險的煤礦井下作壓入式局部通風機用，該產品也適用于金屬礦山、化學礦山、隧道及其它應用風機的廠礦。輸送介質溫度不超過40℃，溫度不大于95±3%（25℃）及無腐蝕性。

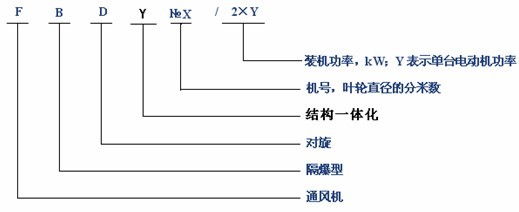

2、通風機型號及含義

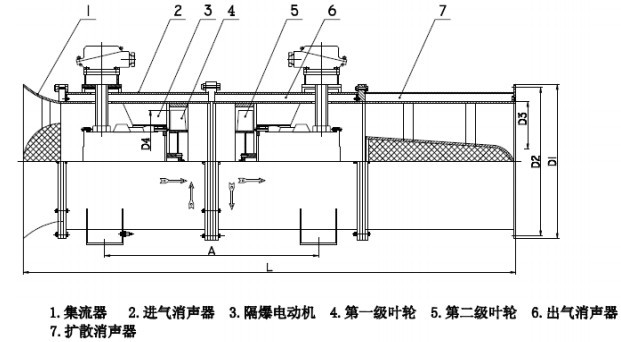

3、結構及其特點
（1）、該系列通風機有進氣消聲器、一級主機、二級主機，出氣消聲器等組成。機體及結構均采用鋼板焊接而成，采用電動機與葉輪直聯方式，傳動可靠，整體結構簡單緊湊，堅固耐用，使用安全，維修方便。
（2）、風機的驅動電機與風機機殼合二為一，去除了安裝電機的安裝板及電機的散熱筒、散熱片，結構更為緊湊、流道更為暢通。因而其噪聲更低、運行效率更高。
（3）、采用國際先進的三元流氣動理論，彎掠組合正交型葉片及機翼型等諸多高新技術設計制造，具有國內外先進水平。
（4）、具有結構緊湊、噪聲低、效率高、反風性能好、風壓高、在小流量區域運行穩定，高效應用范圍寬等特點。根據掘進面長度和巷道不同的通風要求，既可整機使用，又可分級使用，從而減少能耗。節約能源，是礦井掘進中長距離局部通風的理想設備。
（5）、本公司生產的FBDY系列風機，一級主機、二級主機、擴散器均為可拆卸式。隨著風機的使用時間增加，消聲棉中的縫隙會被煤塵堵塞,消聲棉失去消聲效果�？梢圆鹦讹L(fēng)機并更換消聲棉，從而減輕了用戶的費用負擔。
(6)、用戶可選擇加裝進風口消聲器，噪音效果會大幅的降低。
4、主要技術參數
| 機號 |
電機功率
（KW） |
風量
（m3/min） |
全壓
（Pa） |
最高全壓
效率（%） |
比A聲級[dB(A)] |
| No4 |
2×2.2 |
220～113 |
300～1800 |
≥75 |
≤30 |
| 3×2.2 |
220～113 |
420～2520 |
| 4×2.2 |
220～113 |
540～3240 |
| No4.5 |
2×4 |
220～150 |
300～2300 |
≥75 |
≤30 |
| 3×4 |
220～150 |
420～3220 |
| 4×4 |
220～150 |
540～4140 |
| No4.5 |
2×5.5 |
240～160 |
320～3100 |
≥75 |
≤30 |
| 3×5.5 |
240～160 |
440～4340 |
| 4×5.5 |
240～160 |
580～5580 |
| No5.0 |
2×7.5 |
300～180 |
340～3500 |
≥75 |
≤30 |
| 3×7.5 |
300～180 |
480～4900 |
| 4×7.5 |
300～180 |
610～6300 |
| No5.6 |
2×11 |
400～200 |
350～4000 |
≥80 |
≤25 |
| 3×11 |
400～200 |
|
| 4×11 |
400～200 |
630～7200 |
| No6.0 |
2×15 |
450～250 |
440～5100 |
≥80 |
≤25 |
| 3×15 |
450～250 |
620～7100 |
| 4×15 |
450～250 |
790～9200 |
| No6.0 |
2×18.5 |
500～250 |
450～5500 |
≥80 |
≤25 |
| 3×18.5 |
500～250 |
630～7700 |
| 4×18.5 |
500～250 |
810～9900 |
| No6.0 |
2×22 |
550～250 |
450～6000 |
≥80 |
≤25 |
| 3×22 |
550～250 |
630～8400 |
| 4×22 |
550～250 |
810～10800 |
| No6.3 |
2×30 |
630～260 |
460～6300 |
≥80 |
≤25 |
| 3×30 |
630～260 |
640～8820 |
| 4×30 |
630～260 |
830～11340 |
| No6.7 |
2×37 |
730～410 |
920～6500 |
≥80 |
≤25 |
| 3×37 |
730～410 |
1200～9000 |
| 4×37 |
730～410 |
1480～1160 |
| No7.1 |
2×45 |
820～550 |
1480～6650 |
≥80 |
≤25 |
| 3×45 |
820～550 |
1480～9130 |
| 4×45 |
820～550 |
1850～11740 |
| No7.5 |
2×55 |
980～630 |
1850～6800 |
≥80 |
≤25 |
| 3×55 |
980～630 |
1850～9240 |
| 4×55 |
980～630 |
2200～11880 |
| No8.0 |
2×75 |
1250～680 |
2200～7100 |
≥80 |
|
|
|
|
